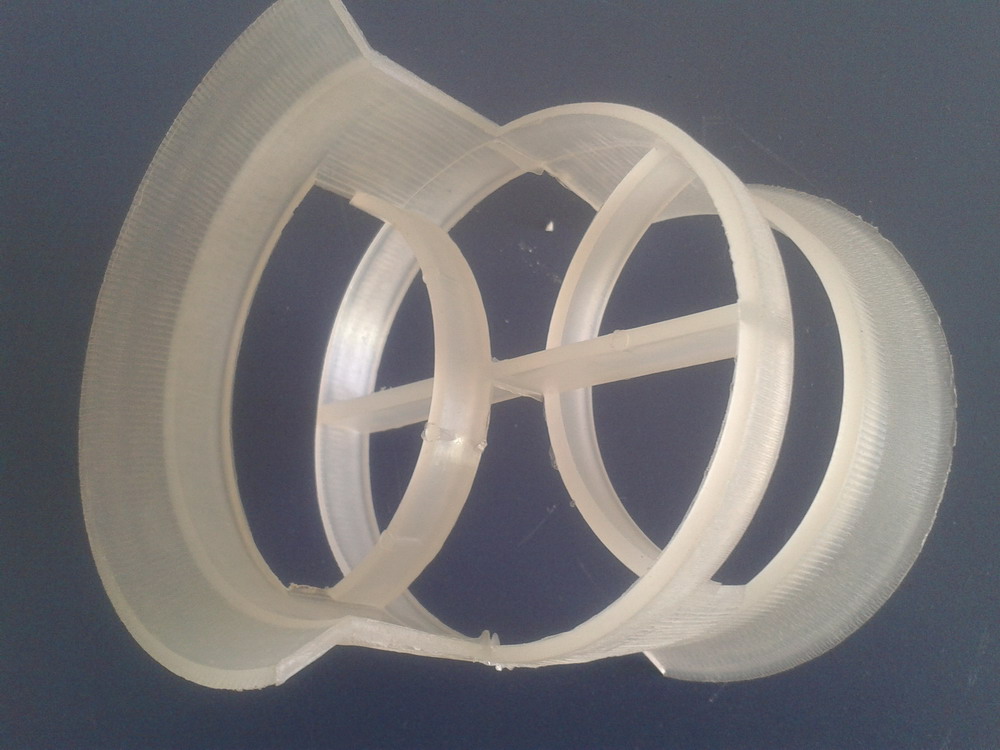

塑料共轭环
详细介绍：
聚丙烯共轭环填料吸收了鞍型填料和环型填料的优点，且结构更加紧凑对称。 聚丙烯共轭环填料相当于将阶梯环沿轴向对半剖开，然后将其中的一半倒转108° 连接而成，其中每个半圆形构件中间又又一个半环形肋片。肋片的作用是增大传质表面积，改善传质性能，防止填料散装时填料体之间发生叠合。 聚丙烯共轭环填料的特点是由于内肋呈共轭状，对称性较高，在塔内堆放时很均匀，不会发生沿轴向的重叠的现象。故使液体在填料表面能达均匀分布；相邻填料的内肋与表面接触点多，强化肋液体的汇聚和分散，促进了气液接触的表面更新。这些特点使得 聚丙烯共轭环填料具有压降小，气液接触表面积大，流体力学和传质性能优良等特点。
聚丙烯共轭环填料结构独特，在塔内装时，填料间及其与塔壁间均为点接触，空隙均匀，具有流体阻力小（压降小）流量大的优点，流体通过填料层时，气涂接触良好，沟流和壁流趋势小，从而达到付质性能优良的效果。 聚丙烯共轭环填料可广泛应用于甲基丙烯酸、酒精提纯、硫酸吸收、甲脂精馏、废气净化、桉叶油提纯、水质净化等方面。
产品参数：
共轭环该填料揉合了环形和鞍形填料的优点，采用共轭曲线肋片结构，两端外卷边及合适的长径比。填料间或填料与塔壁间均为点接触，不会产生叠套，孔隙均匀，阻力小，乱堆时取定向排列，故有规整填料的特点，有较好的流体力学和传质性能。
|
规 格
|
外径×高×厚
mm
|
比表面积
M2/m3
|
空隙率
%
|
堆积个数
n/m3
|
堆积重量
Kg/m3
|
干填料因子
m-1
|
|
φ25
|
25×25×1.0
|
185
|
95.3
|
75000
|
96
|
216
|
|
φ38
|
38×38×1.5
|
116
|
95.7
|
16000
|
68
|
131
|
|
φ50
|
50×50×1.5
|
86
|
96.6
|
9700
|
83
|
97
|
|
φ76
|
76×76×1.8
|
81
|
94.8
|
2480
|
84
|
94.5
|
|
φ100
|
100×100×3.0
|
76
|
94.1
|
1800
|
45
|
101.1
|
|
